Teknisk översikt
Installationstyp
Inbyggd
Bredd
80 cm
Färg
Svart
Ljudeffekt vid högsta hastighet (2010/30/EU)
62 dB
Kapacitet frånluft
501 m³/h
Luftflöde, intensivläge
775 m³/h
Frånluftsdrift/Recirkulation
Både frånluftsdrift och cirkulation (tillbehör köpes separat)
Home Connect Fotnot 1 Då och då tillhandahåller vi uppdateringar för att bevara funktionerna i din anslutna hushållsapparat (särskilt säkerhetsuppdateringar). Sådana uppdateringar känner du till från din smartphone. Om du vill bli informerad när en sådan uppdatering är klar för din Home Connect-aktiverade apparat, fortsätt enligt följande: Ladda ner Home Connect-appen. Registrera och anslut apparaten i appen. Mer information kommer då att finnas tillgänglig i Home Connect-appen. Slutet av fotnoten , Fotnot 2 Vissa av funktionerna som visas kan endast användas om enheten är ansluten till ett Home Connect-konto och ett SingleKey ID-konto via Internet. Home Connect är en tjänst från Home Connect GmbH. Mer information om Home Connect finns på www.home-connect.com. Slutet av fotnoten
Ja
Höjdpunkter
Speciella funktioner

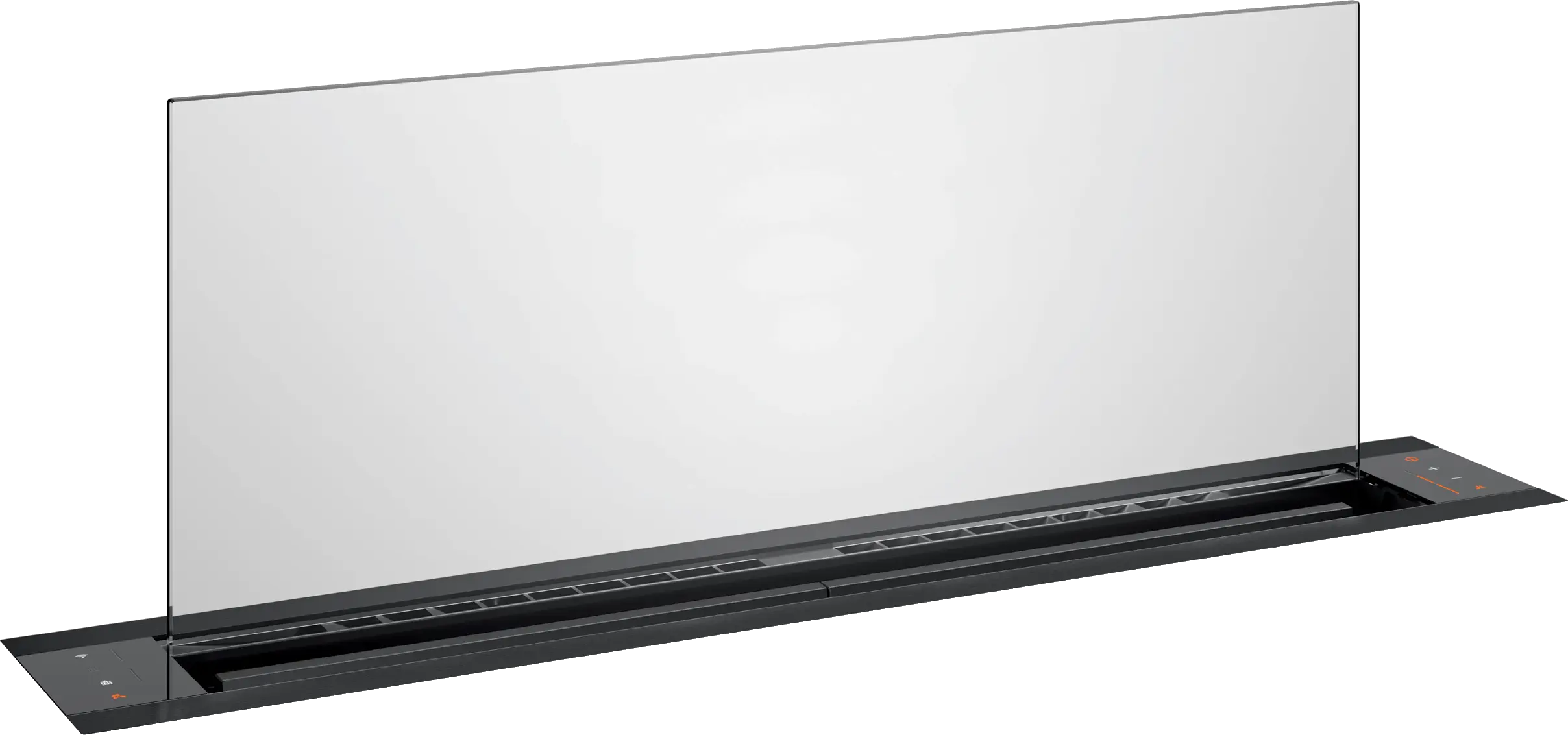

Bänkventilation i teleskoputförande som kan sänkas ned helt när den inte används
Transparent imskärm för diskret integration i köket
Guided Air-teknologi säkerställer hög osuppfångning från hela hällytan
Stämningsbelysning genom glasets kanter
Home Connect
Specifikationer
Bänkventilation i teleskoputförande som kan sänkas ned helt när den inte används
Perfekt kombination av häll och ventilation med ramlösa induktionshällar 80 cm bredd för planmontering i en enda urskärning i
Transparent imskärm för diskret integration i köket
Stämningsbelysning genom glasets kanter
Guided Air-teknologi säkerställer hög osuppfångning från hela hällytan
Effekt och ljudnivå, mätt vid läge 3/Intensiv:
Utsugning enligt DIN EN 61591. Ljudnivå enligt EN 60704-3.
Frånluft:
501 / 775m³/h.
62 / 70 dB (A) re 1 pW.
Recirkulation (med standardfilter):
447 / 562m³/h.
65 / 70 dB (A) re 1 pW.
Vit bakgrundsbelysning från glasets kanter som kan ändras till valfri färg med hjälp av Home Connect-appen.
Automatik med sensorstyrt ventilationsläge
3 elektroniskt styrda effektlägen och 1 intensivläge
Mättnadsindikator för fettfilter genom lampa
Mättnadsindikator för kolfilter
Två stora fettfilter i metall inkluderade, enkla att ta bort, kan rengöras i diskmaskin.
Översvämningskapacitet 170 ml i fettfilter. Ytterligare kapacitet på 600 ml i motorenheten.
Aktivt kolfilter (för recirkulation) enkelt åtkomligt ovanifrån.
Gaggenau Black-anodiserad aluminiumram.
1 användargränssnitt för att ställa in effektnivåer, och 1 användargränssnitt för att styra Guided Air-tekniken.
Motorteknik med högeffektiv borstfri DC-motor

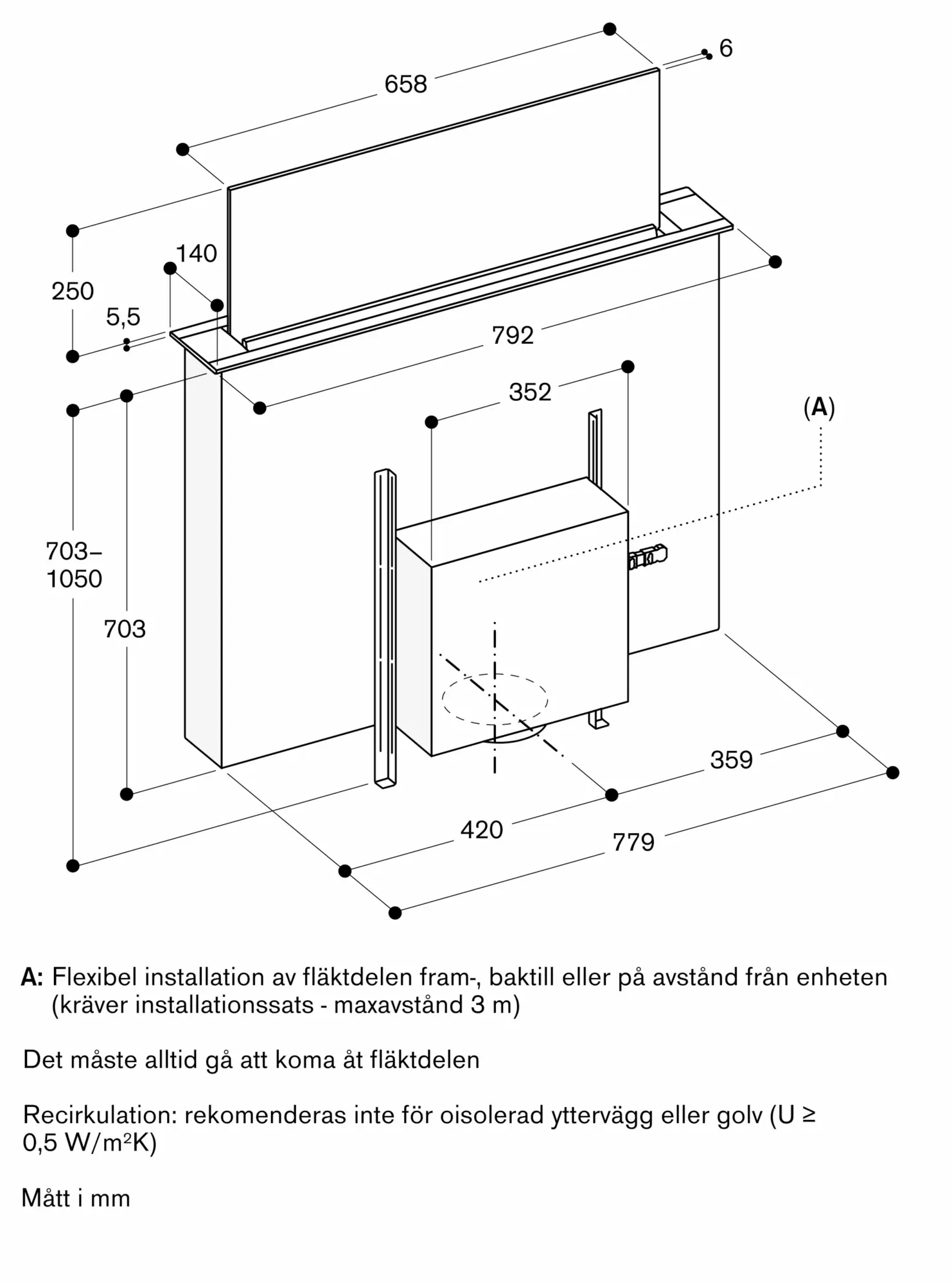

Flexibel installation av motorenheten framtill (för en kompakt vägglösning), baktill (utan att förlora utrymme för lådor), eller på ett avstånd från fläkten.
Fläkten styrs från hällen (med passande häll)
Fjärrstyrning och övervakning.
Fjärrdiagnostik.
Inbyggd WiFi-modul för digitala tjänster (Home Connect)
Tillgängligheten på Home Connect-funktionaliteten beror på tillgängligheten på Home Connect-tjänster i ditt land. Home Connect-tjänster finns inte i varje land – för mer information, besök: www.home-connect.com
Energieffektivitetsklass A på en skala från A+++ till D.
Energiförbrukning 36.9 kWh/år
Ventilationseffektivitet A
Belysningseffektivitet, klass
-
Fettfiltreringseffektivitet, klass
B
Ljudeffekt vid lägsta hastighet 39 dB / högsta hastighet 62 dB normal modus
Motsvarande kanallängd för att säkerställa god prestanda är Lmax 28 m.

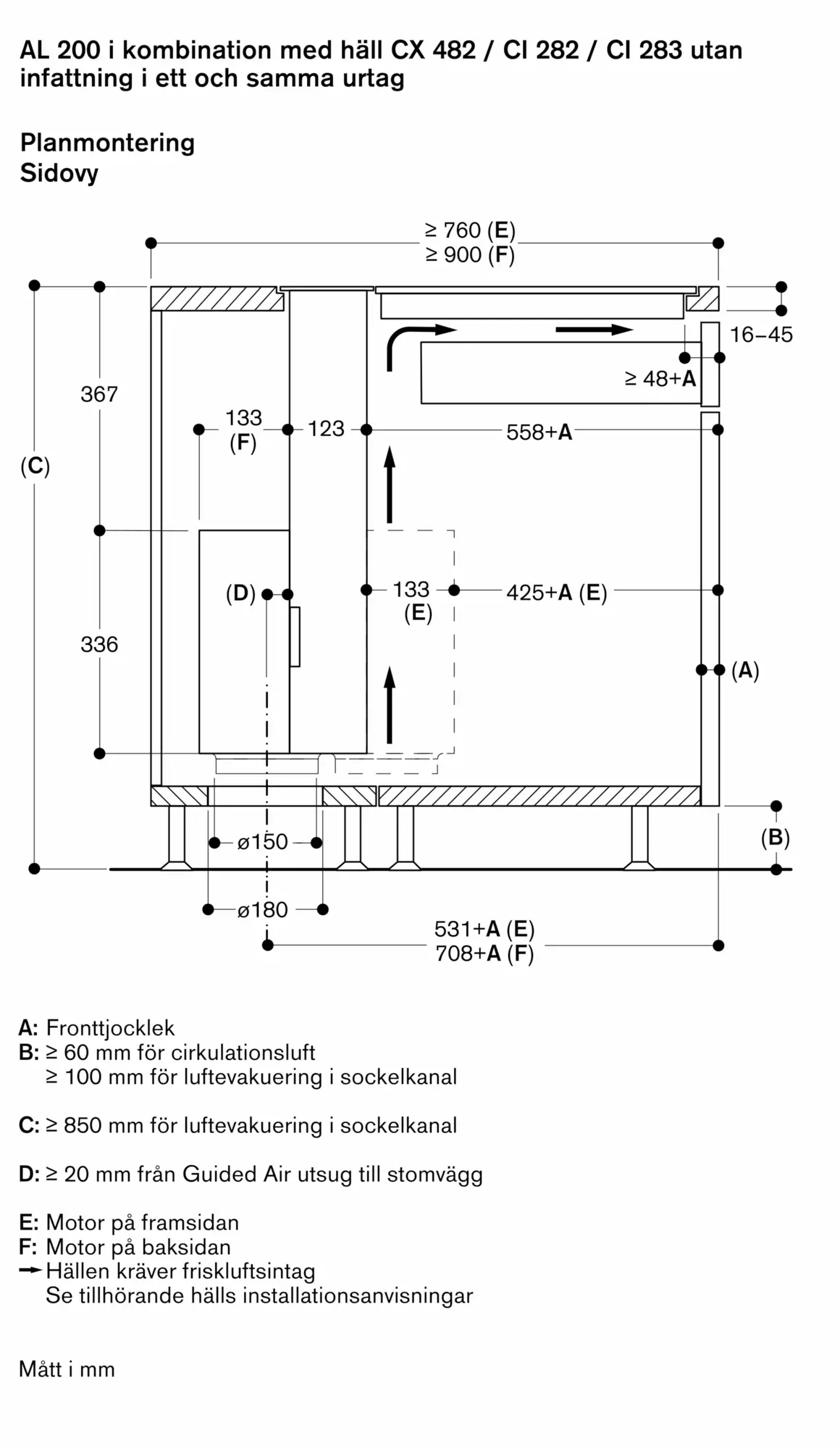

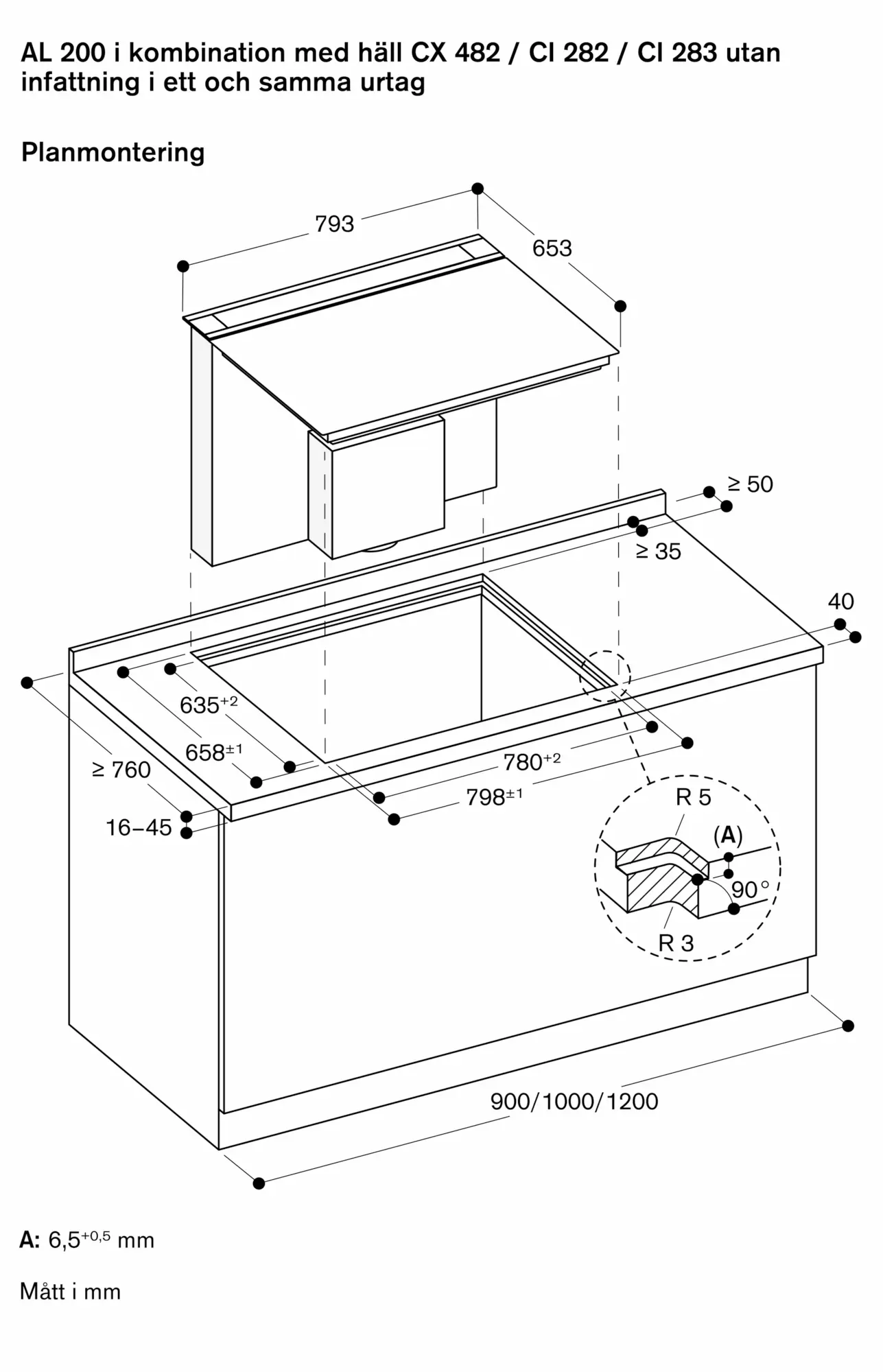

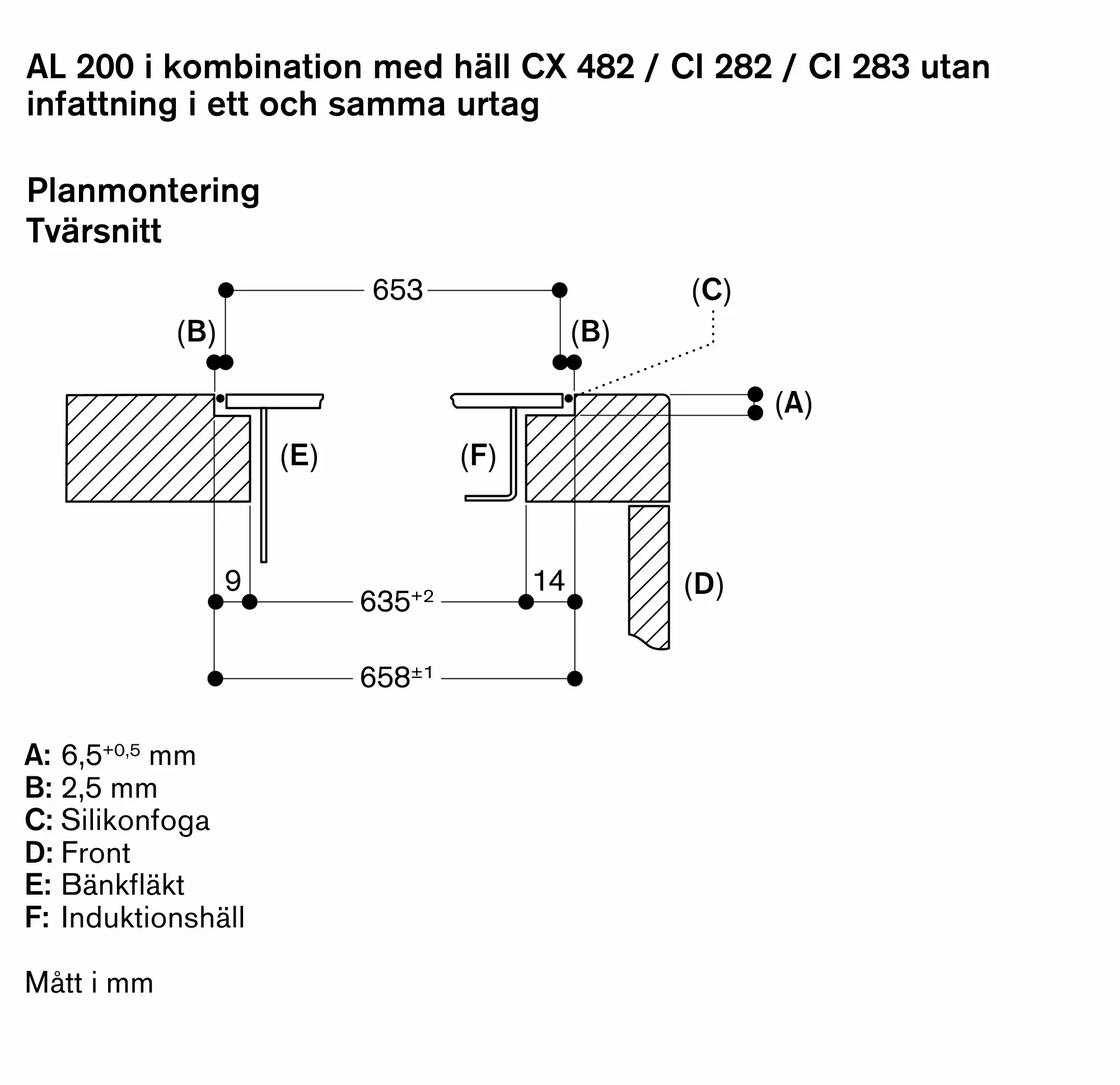

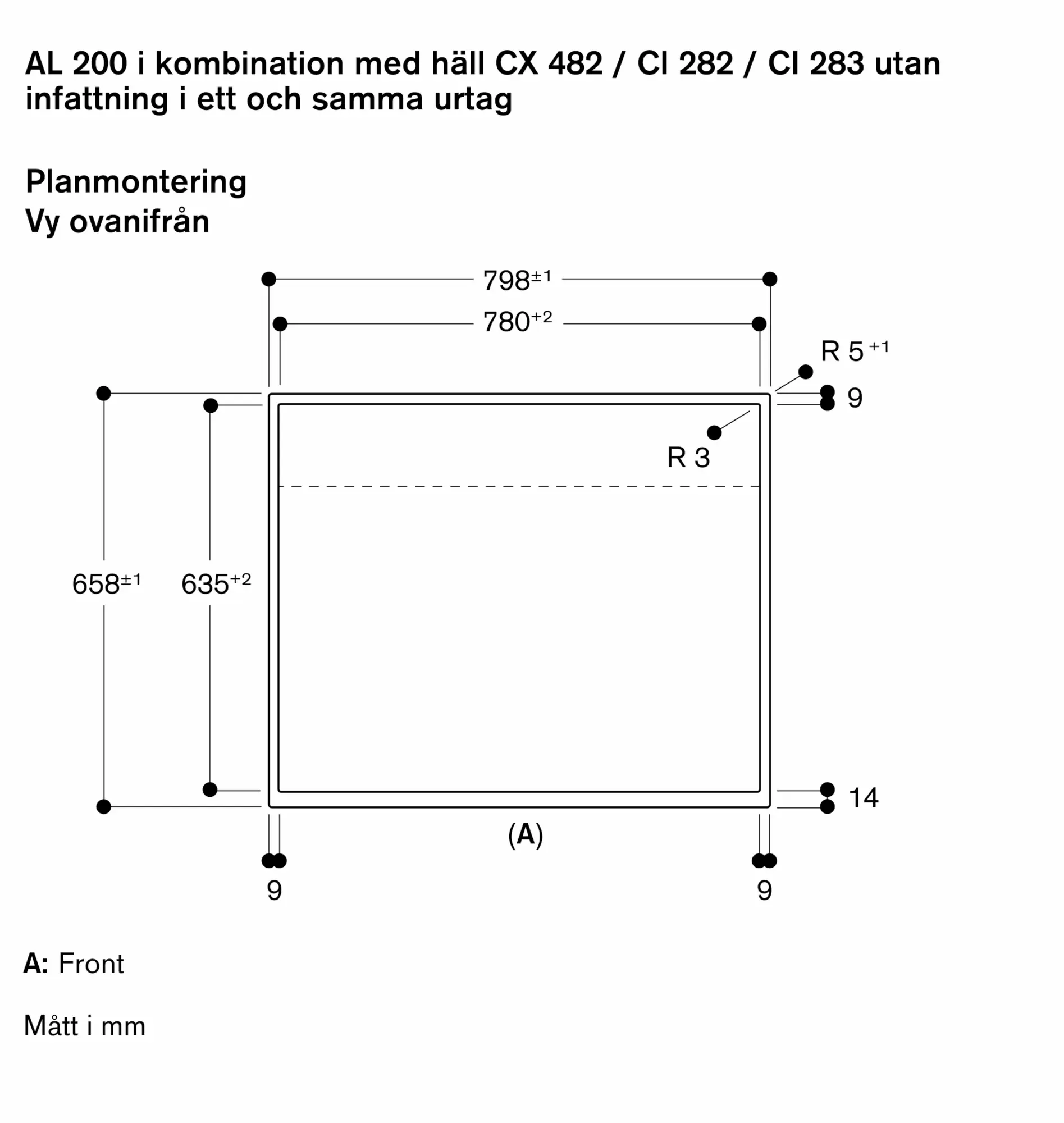

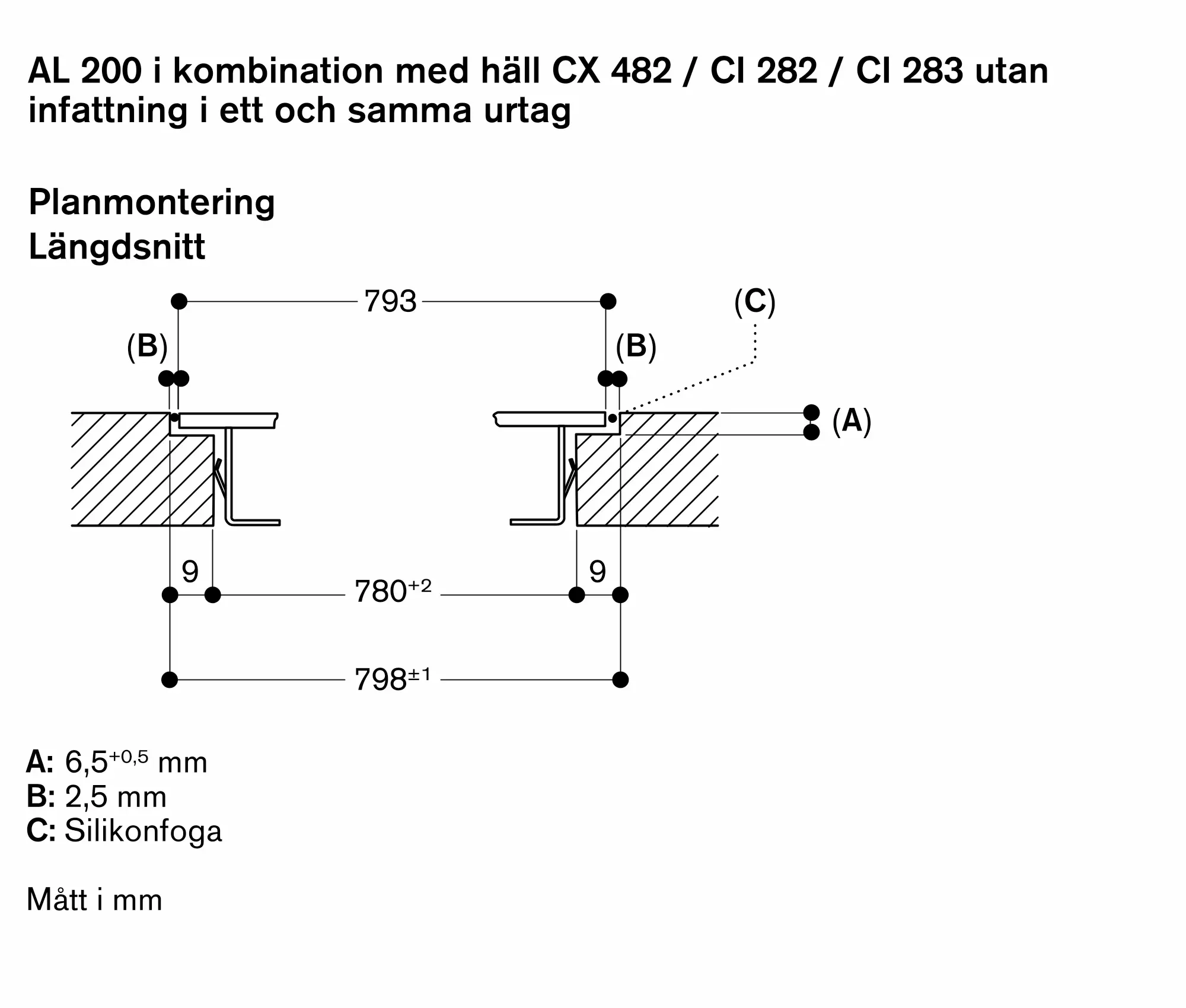

Kombineras med hällar utan ram i serie 400 (CX 482) eller serie 200 (CI 282 / CI 283), i en enda urskärning i bänkskivan för planmontering.
För montering i en enda urskärning i bänken behöver installationstillbehöret placeras mellan apparaterna. Detta inkluderar en kombinationslist och möbelstöd som säkerställer skåpets stabilitet.

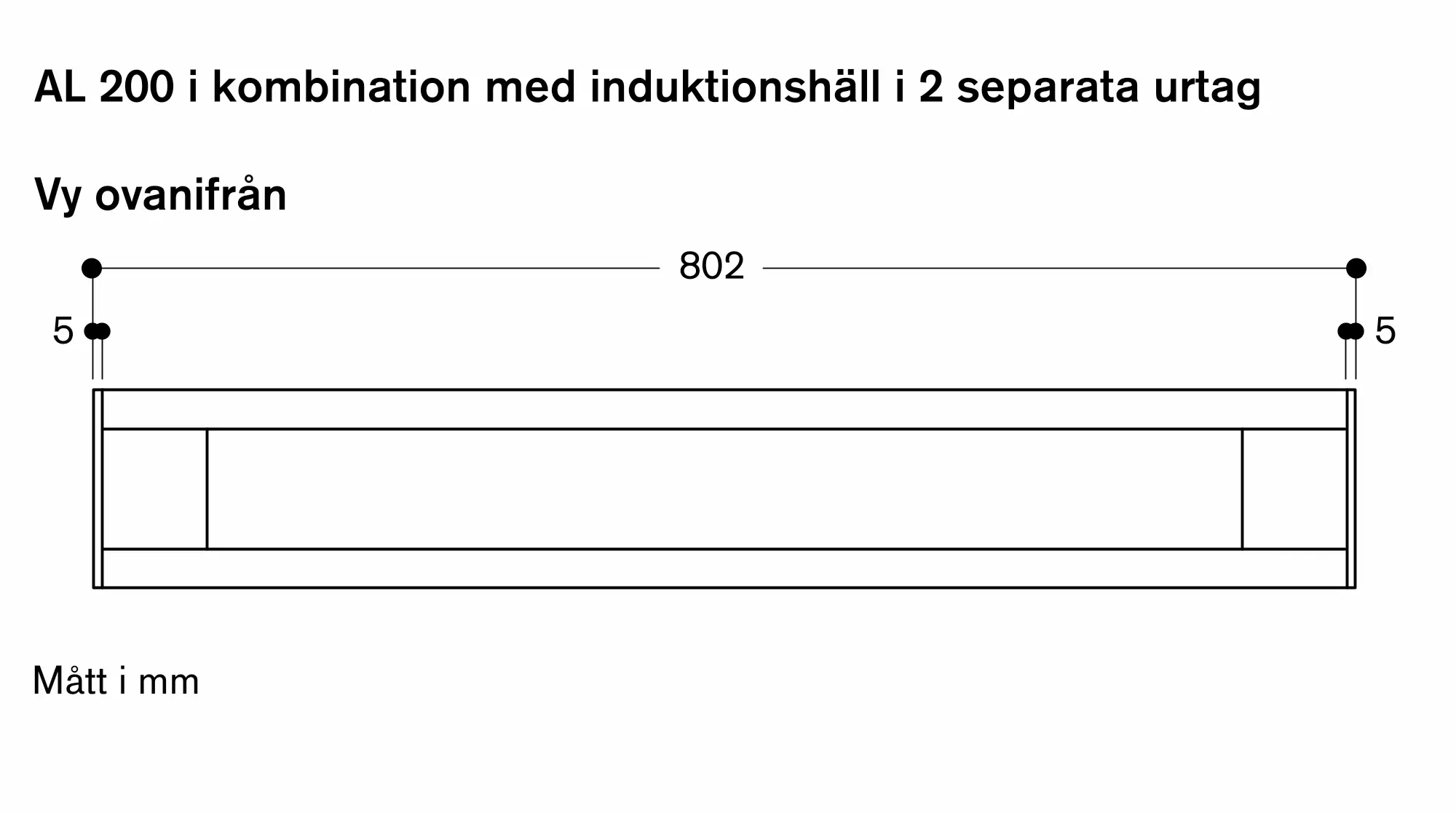

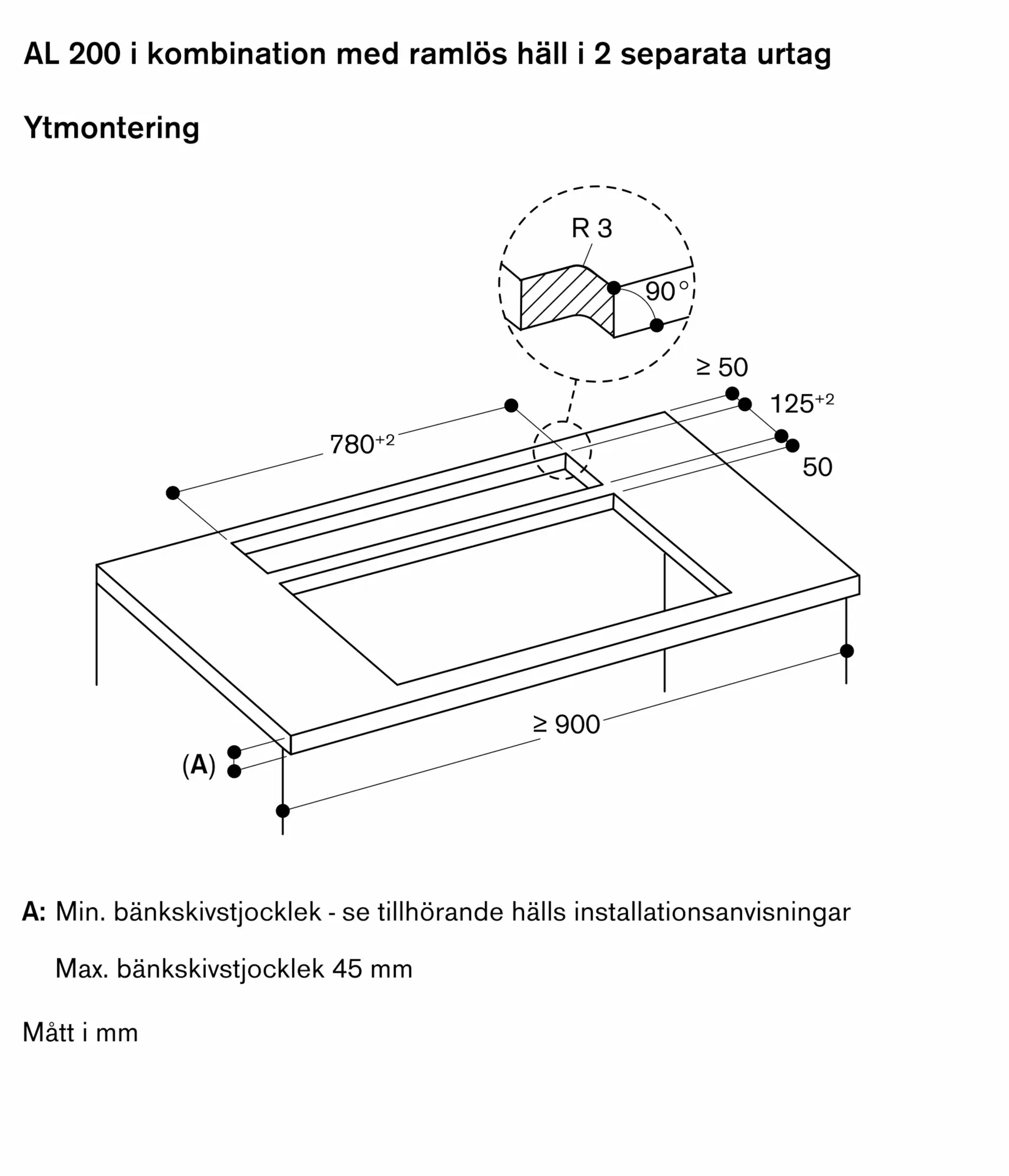

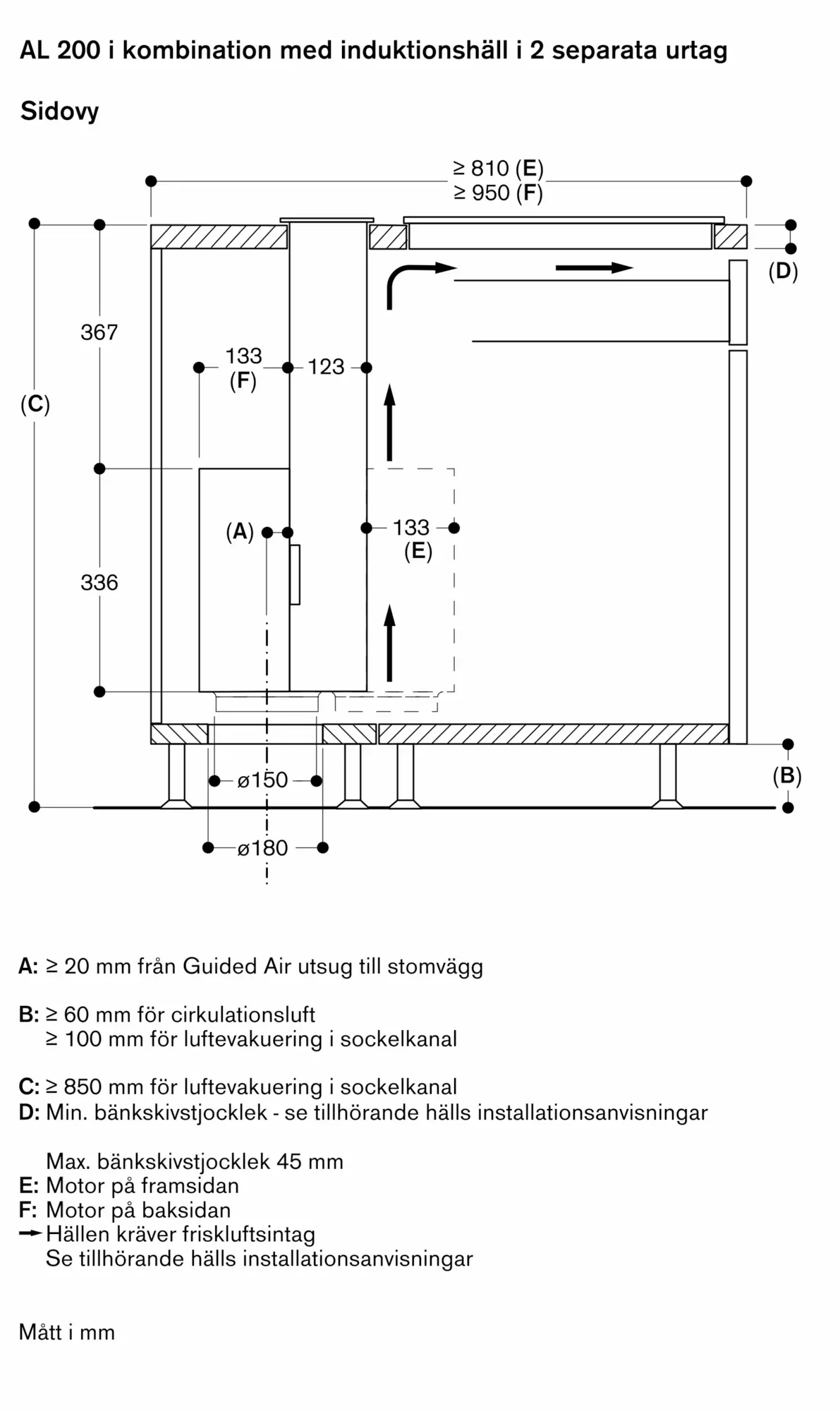

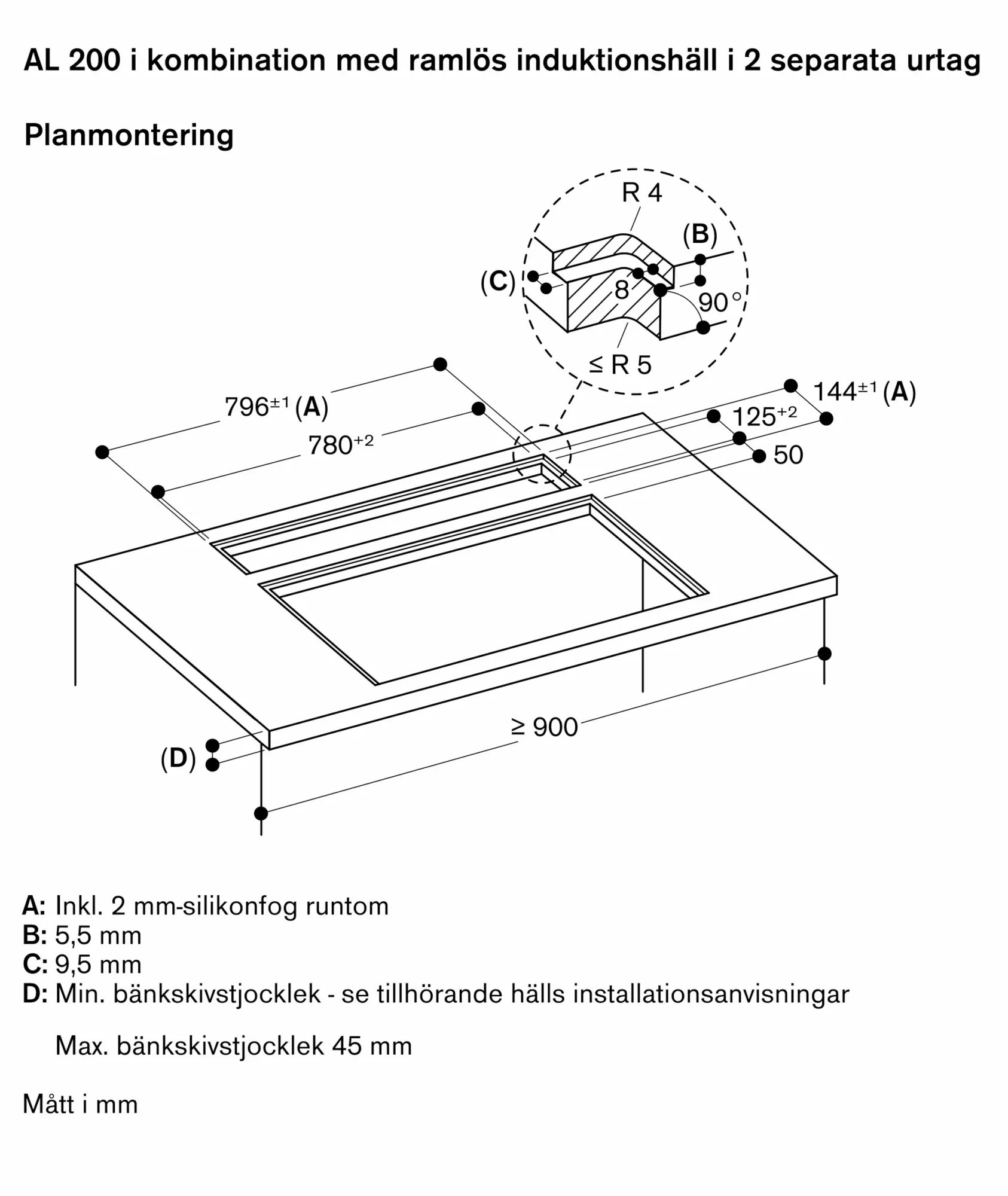

Kombineras med induktionshällar i 400-serien (CX 482 / VI 482) eller 200-serien (CI 282 / CI 283), i två separata urskärningar vid ovanpåliggande montering.
För ovanpåliggande montering krävs tillbehöret AA 200 900.
Bordsventilationen kan installeras i skåp eller mellan två skåp (dvs för en montering i köksö djupare än 100 cm).
Skåpens bredd 90 cm, 100 cm eller 120 cm.
Inga överskåp bör monteras ovanför bordsventilationen för att säkerställa bästa möjliga effekt.
De följande avstånden behöver beaktas:
- 65 cm från bordsventilatorn till öppna hyllor. - 50 cm till vänster och höger om bordsventilatorn, till vägg eller anslutande högskåp. - 5 cm från bordsventilatorns ram till vägg. - 2 cm från Guided Air-intaget till skåpvägg.
Det är möjligt med montering i bänkskivor av sten, syntetmaterial och massivträ. Värmetålighet och försegling av utskärning i samråd med bänkskiveleverantör.
Rekommenderad tjocklek för bänkskivan vid planmontering i en enda urskärning: 16–45 mm.
Bärkapacitet och stabilitet, speciellt för tunnare bänkskivor, måste stödjas av passande konstruktion. Ta hänsyn till vikt på apparat och tillhörande belastning.
Oavsett monteringssituationen ska det alltid gå att komma åt motorenheten.

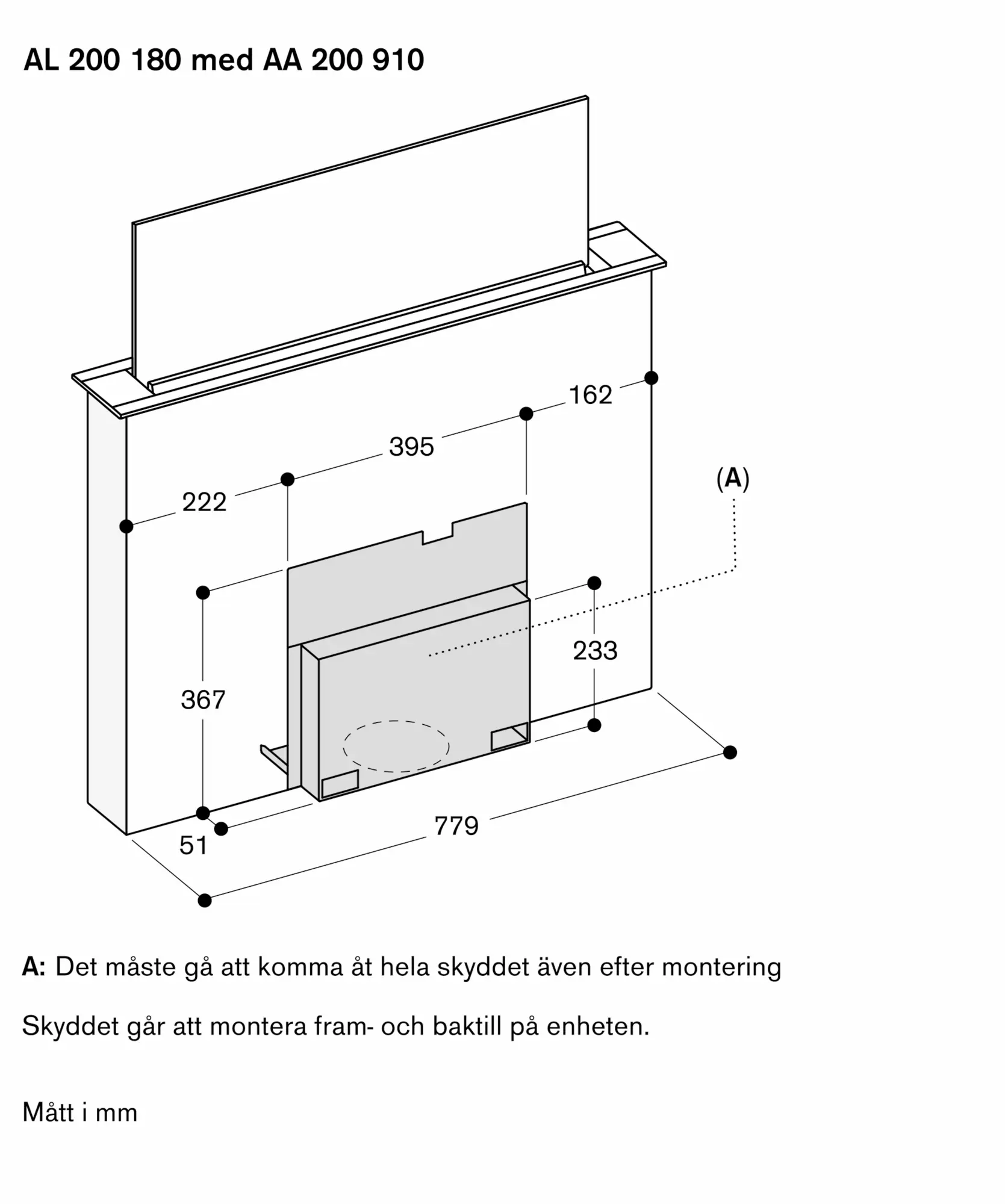

För att installera motorenheten på avstånd behövs installationsset AA 200 910 (med extra lock för att stänga luftutblås). Maximalt avstånd mellan bordsventilator och motorenhet 3 m.
Vid frånluftsmodus ska ett kallrasskydd med ett maximalt öppningstryck på 65 Pa installeras
I frånlufts-modus, säkerställ alltid tillräckligt med friskluftsintag till rummet ifall att fläkten används samtidigt som en eldstad med skorsten.
För optimal effekt på luftcirkulationen rekommenderar vi en öppning om minst 400 cm² för utluft
För recirkulation behövs en recirkulationsmodul.
Total anslutningseffekt 300 W.
Kabel 1.3 m med stickkontakt.
Strömförbrukning standby/display av 0.4 W
Se i bruksanvisningen hur man stänger av WiFi-modulen
